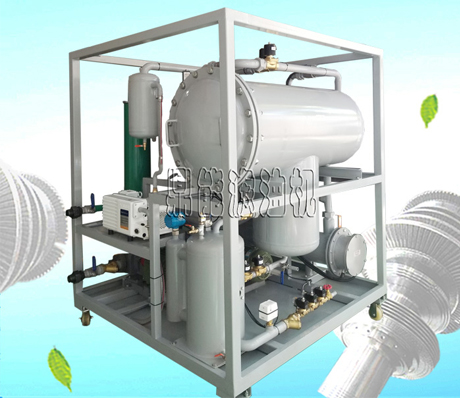

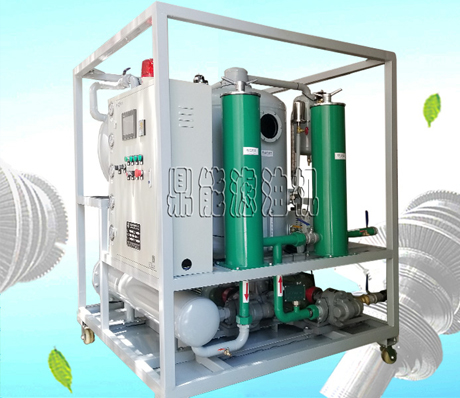

產品名稱:QJC-TS系列聚結式真空濾油機 原TYZ系列升級產品
透平油也稱TSA汽輪機油,按照ISO黏度等級分為32、46、68、100幾個等級。
產品用途:
● 汽輪機(透平油)聚結式真空濾油機,又稱:汽輪機油在線凈化裝置、透平油在線濾油裝置、透平油脫水裝置。
● 該設備是專為水、汽輪機及其他潤滑機組配套的在線油凈化裝置。 本裝置是基于TY系列真空濾油機平臺,開發的一款旁路式、比真空濾油機脫水功能更為強大的油處理系統,該系統采用先進的“聚結分離”脫水技術與真空分離技術相結合,集精密過濾和高效脫水兩種功能于一體。具有極強的破乳化、脫水、除雜能力。
● 該產品廣泛用于電力、機械、冶金、石化、軍工、造紙、家電制造、液壓潤滑等工業行業對汽輪機油、透平油、潤滑油、液壓油、冷凍機油、機械油等稀油地凈化過濾處理,以達到高精度用油需求。
● 能快速脫出游離水和多達95%的溶解水。
● 能快速清除游離氣體和多達90%的溶解氣體。
● 使凈化后油品的各項質量指標達到或接近國家新油標準,滿足使用要求。
產品特點:
● 除水脫氣效率高:采用鼎能新型實用專利“聚結真空雙系統脫水裝置”技術,實現三維立體蒸發技術與聚結分離技術完美融合。脫水破乳效果是普通真空濾油機的3倍。(專利號:2014202545198)
● 除雜能力強:多級高β值精密濾材,過濾逐級加密能有效除去油中的細微顆粒,納污量大,吸油磁性過濾元件能濾除含鐵細微雜質,并配置濾芯污染度自動檢測功能。
● 控制酸性形成:酸是水與系統中生成的金屬顆粒相互作用形成的,通過有效除雜除水脫氣,減少空氣混入,阻止酸性的形成。將油液氧化降到很低,保持油品的潤滑性能,提高系統的可靠性,延長油液的使用壽命。
● 低密度加熱:系統采用低密度循環炭纖維加熱技術,優化的管路設計,防止油質裂解,確保加熱均勻、油溫穩定。
● 自動化控制:本機采用自動恒溫控制、自動液位控制、自動消泡控制、自動壓力保護等精良的配置,保證設備在運行中不噴油,安全穩定運行。
● 聯鎖保護: 過載保護、超壓報警停機保護、缺油保護,噴油保護、相序保護等保證了整機長時間可靠運行。
● 人性化指示:自動化設計,具有油溫、壓力、真空度、濾芯污染度、運行狀態等指示,標示簡潔清楚。
● 現代化設計:本機凈油工藝設計先進,與液壓油箱(油站)工藝連接可匹配在線處理也可離線處理,自動化程度高,可實現無人值守運行。設備結構緊湊,移動靈活方便。
● 綜合性能好:本機具有低噪音,操作簡便,維護間隔長,低能耗,運行成本小,濾油效率高等優點。
可選配置模式:
A PLC(智能可編程邏輯控制系統):觸摸屏式人機對話界面,并設動態顯示。(選配)
B 進口部件(如:進口品牌真空泵組、電機油泵組、過濾元件、電氣部件、儀表等)。(選配)
C 流量計。(選配)
D 根據工況環境,選擇合適防爆等級(Ex d II、 Ex d I 、BT4、 CT4 )。(選配)
E 在線微水儀。(選配)
F 板框式精濾器(在實際應用中,可配套LY系列板框壓力式濾油機,可使油品清潔度、過濾效率顯著提高)。(選配)
可選外形結構:
底座結構:1、移動滾輪式;2、固定安裝式。
機架結構:A、敞開式;B、頂棚遮檐式;C、全封閉。
材質選擇:1、高碳鋼;2、油路不銹鋼;3、全不銹鋼。
顏色選擇:牛奶白;天空藍;草地綠;工業灰;警示黃;用戶自選。
項目 | 參數名稱 | 型號/單位 | QJC-TS-50 | QCP-TS-100 | QJC-TS-130 | QCP-TS-150 | QCP-TS-200 | QCP-TS-300 |
設 備 技 術 參 數 | 公稱流量 | L/min | 50 | 100 | 130 | 150 | 200 | 300 |
工作真空度 | Mpa | -0.06~-0.09 | ||||||
工作壓力 | Mpa | ≦0.6 | ||||||
工作油溫 | ℃ | 45-65 | ||||||
工作電源 | V/Hz | 50Hz380V三相四線 | ||||||
總電功率 | KW | 30 | 60 | 70 | 90 | 100 | 120 | |
進出油管徑 | mm | 38/25 | 45/32 | 45/32 | 50/38 | 50/45 | 65/50 | |
外形尺寸 | mm | 2000*1550*1600 | 12250*1600*1650 | 2400*1600*1650 | 2600*1650*1750 | 2600*1700*1800 | 2700*1750*1800 | |
設備重量 | Kg | 650 | 800 | 1000 | 1200 | 1500 | 1800 | |
油 處 理 后 的 指 標 | 油中含水量 | ppm | ≦50 | |||||
運動粘度 | mm2/s | 與新油原始測值的偏差值小于20% | ||||||
過濾精度 | μm | ≤5 | ||||||
破乳化度 | min | ≤15 | ||||||
油液外觀 | 透明 |
※ 設備外形尺寸和設備重量僅供參考,隨著產品的不斷發展以實物為準。
